유연성 섬유사를 이용한 여과기술

AOF 여과장치는 기존 재래식 여과방법의 대체가 가능한 여과설비로, 유연성과 신축성이 있으면서 적당한 표면거칠기를 갖는 유연성 섬유사를 여과장치의 길이 방향으로 충진하고 유입수를 여재충진방향과 동일한 방향으로 흘려줌으로써, 여재여과와 모관에 의한 고액분리를 적용한 여과장치로서, 여과수량을 극대화함과 동시에 심층여과를 통해 여재의 공극보다 훨씬 미세한 입자까지 포획이 가능하며, 전 여층을 입자 포획공간으로 활용함으로써 여과저항의 증가를 방지하여 여과 지속시간을 개선시켰을 뿐 아니라 유입수 성상 및 유출수 요구 수질에 따라 여과속도 및 여과수량의 조절이 가능한 여과장치입니다.

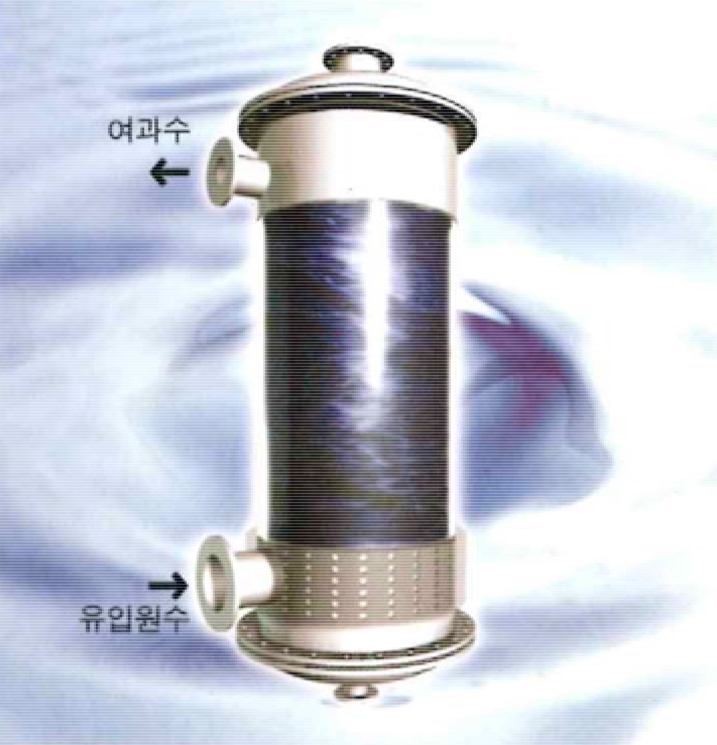

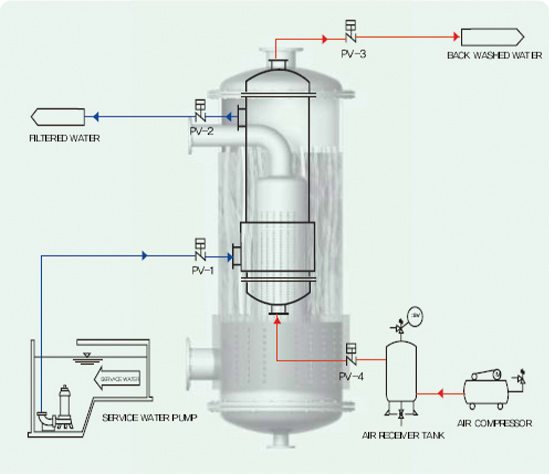

여과 원리

여과공정: ① 하부 측면의 원수유입구로 원수 유입; ② 다공성 자켓으로 균일하게 원수분배; ③ 유연성 섬유사의 충진방향과 동일한 방향으로 통과; ④ 여재의 표면과 여재 사이의 공극에 입자성 물질 포획 분리; ⑤ 깨끗한 처리수 상부로 배출

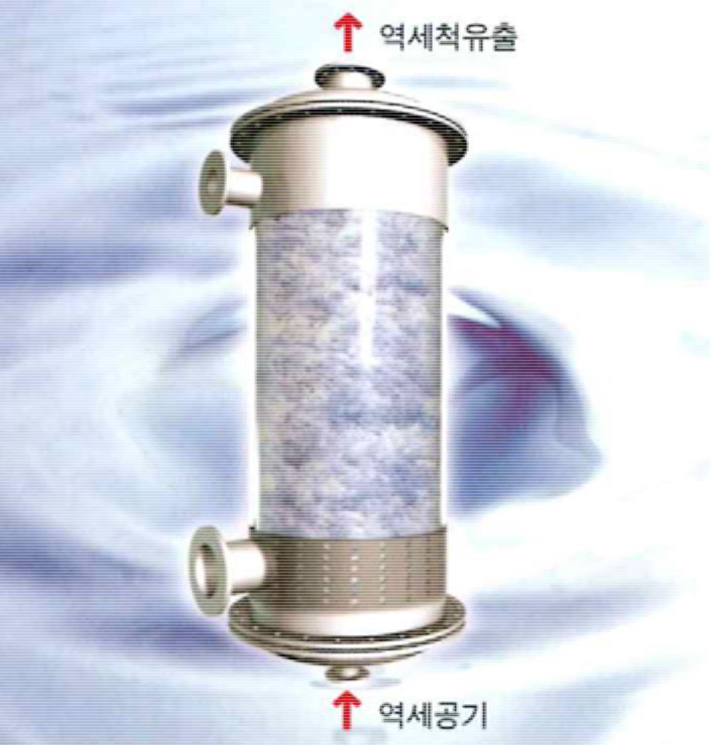

역세척공정: ① 하부의 공기유입부로 압축공기 유입; ② 전단력과 난류효과로 여재 사이에 포획된 입자상 물질 탈리; ③ 농축수 상부로 배출

Filteration Process	Backwash Process
OPEN : P/V-1, P/V-2	CLOSE: P/V-3
CLOSE: P/V-3, P/V-4	OPEN : P/V-2
OPERATION : Pump	INTERMITTENT : P/V-1, P/V-4
	OPERATION : Pump, Air Compressor

처리 성능

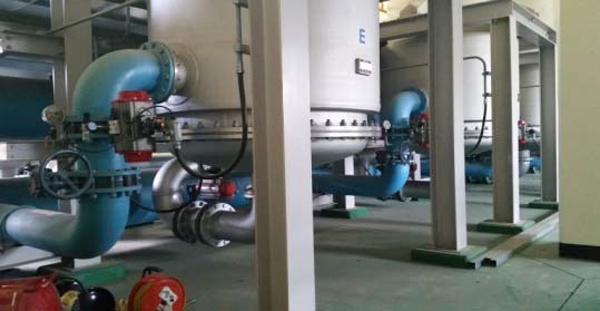

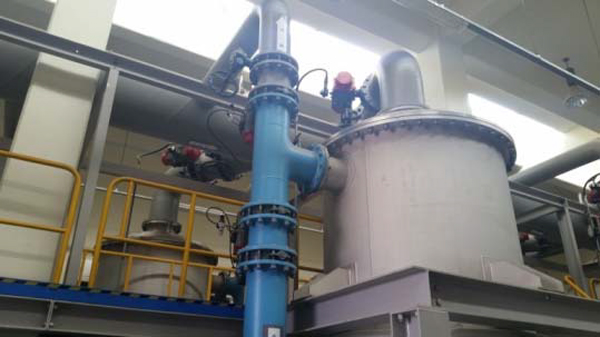

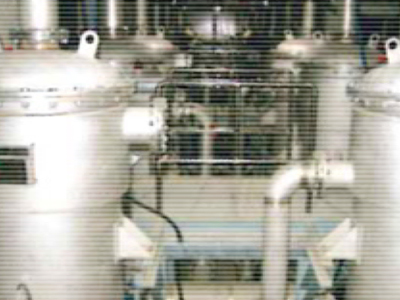

하수처리

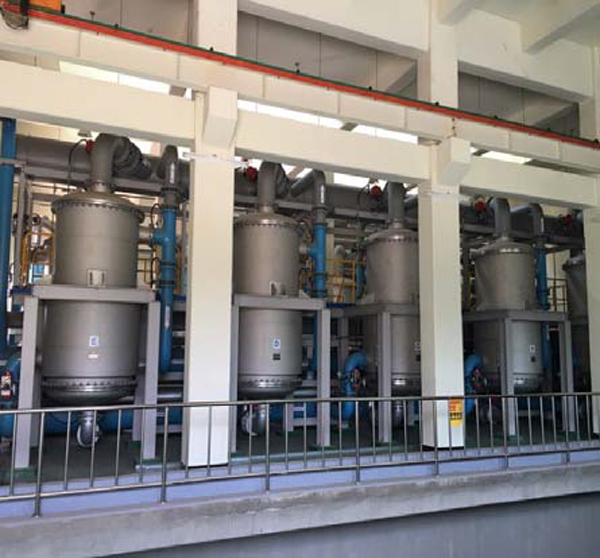

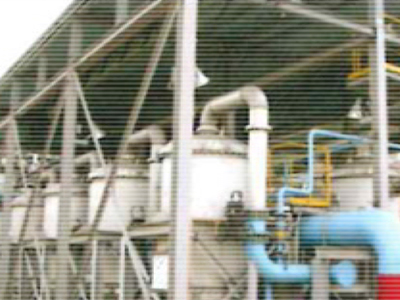

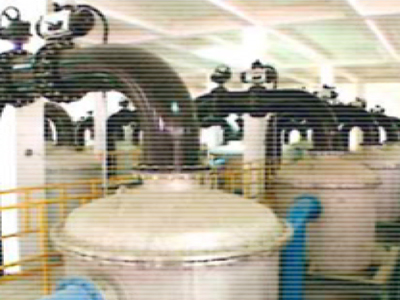

양산하수종말처리장: 사양 : Ø900 x 2,500H x 40EA; Flux : 4,000 ㎥/㎡-day; 여과지속시간 : 2시간

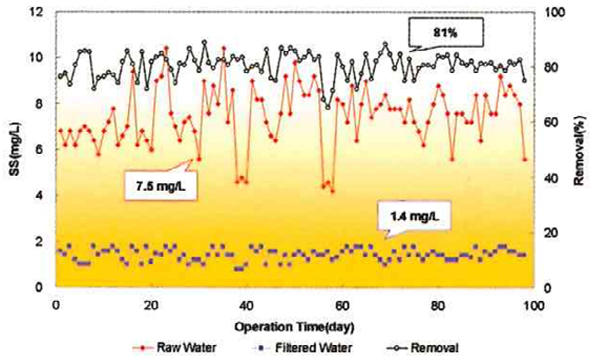

운전기간에 따른 SS농도 변화

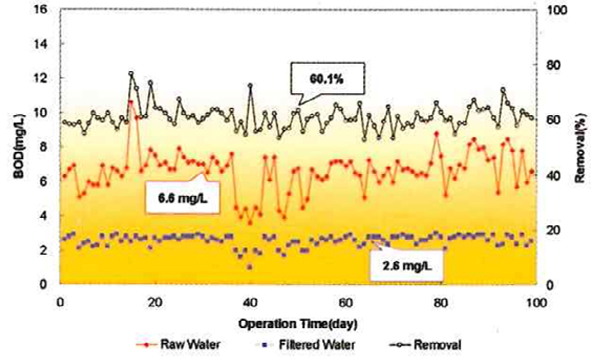

운전기간에 따른 BOD농도 변화

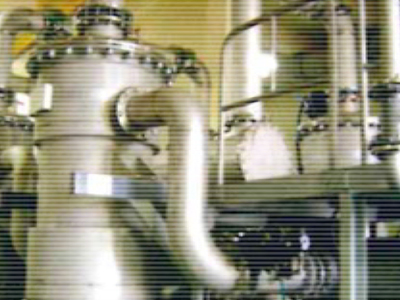

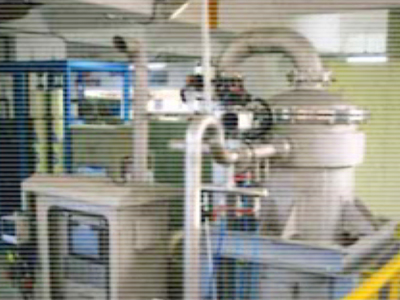

정수처리

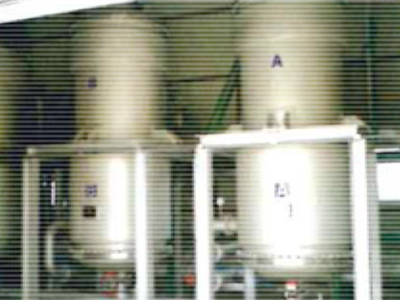

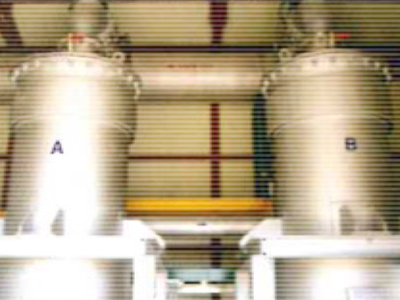

임동정수장: 사양 : Ø500 x 1,650H x 1EA; Flux : 1,280 ㎥/㎡-day; 원수 : 10~100NTU, 처리수탁도 : 0.5 NTU이하 (고탁도 시 1.0 NTU이하); 주입응집제 : 10%-PAHCS; 여과지속시간 : 2~4시간

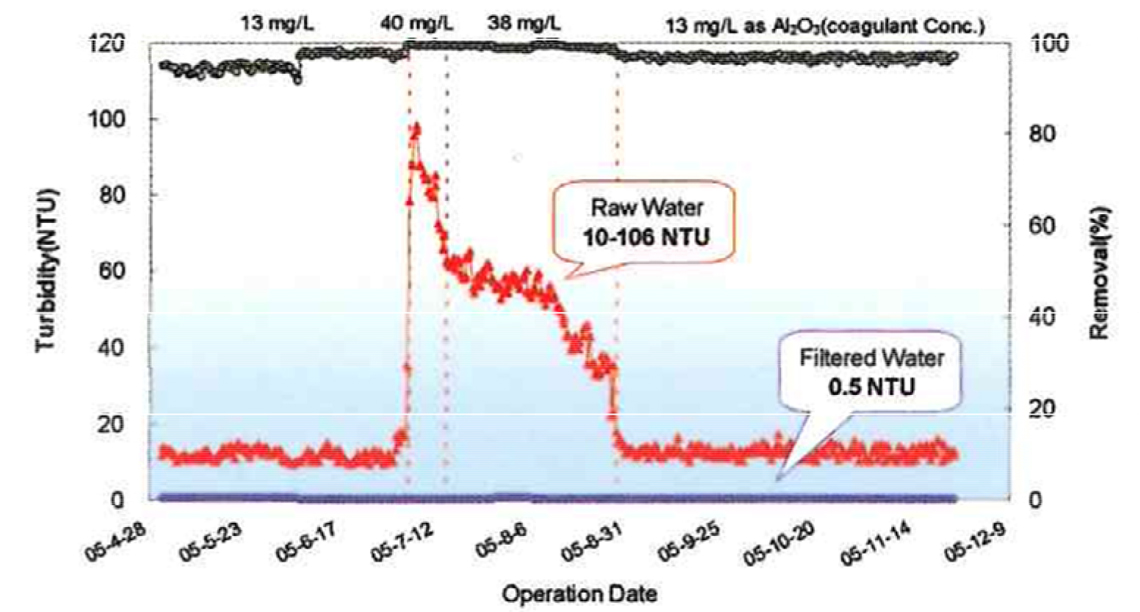

운전기간에 따른 탁도의 변화

적용 분야 및 사양

정수분야: 중/대규모 정수장 대상 응집/침전대체 설비; 마을상수도 정수처리, 용전처리 일체; Membrane 전처리용

하수분야: 하수처리장 방류수 고도처리 및 재이용 설비; SS제거 및 BOD동반제거; 하천 유지 재활용수

산업체분야: 폐수의 3차처리 및 재이용설비; 냉각수 SS처리설비; 폐수처리공정 전/후처리

기타분야: 양식장 조류 및 SS제거; 하천, 호수의 정화; 각종 오수의 SS제거

설계 사양

유입수 SS	여과속도	여과압력	여재재질
10~50 mg/L	2,000 ~ 5,000 m/day	0.2 ~0.6 kg/㎠	Flexible Fiber
처리수 SS	역세척 시간	역세척 수량	여재교체주기
1~3 mg/L	3분 내외	1~3% 내외	1회 / 1~2년

여과설비 구성요소

구성요소	여과모듈	펌프	밸브	공기압축기	제어반
형식	STS	수중/원심	공압식	왕복동/스크류	PLC / Timer

제품 사양

Model No.	Dimension (mm)	Capacity (㎥/hr)	Optimum Capacity (㎥/hr)	Remark
AOF-C002	Ø200 x H1,318	5 ± 10%	5	제거입경, 유입 SS 부하 및 처리수질에 따라 변경될 수 있음
AOF-C004	Ø400 x H1,500	20 ± 10%	20
AOF-C006	Ø600 x H1,750	45 ± 10%	45
AOF-C010	Ø1,000 x H2,300	125 ± 10%	125
AOF-C012	Ø1,200 x H2,500	175 ± 10%	175
AOF-C015	Ø1,500 x H2,600	250 ± 10%	250
